热继电器测试仪:多年行业经验,口碑好,行业良好的口碑企业,【天正华意电气设备(泸州市分公司)tianzh3611-79】值得选择,欢迎来电咨询, 联系人:杨经理,地址:平度市平安路2号。

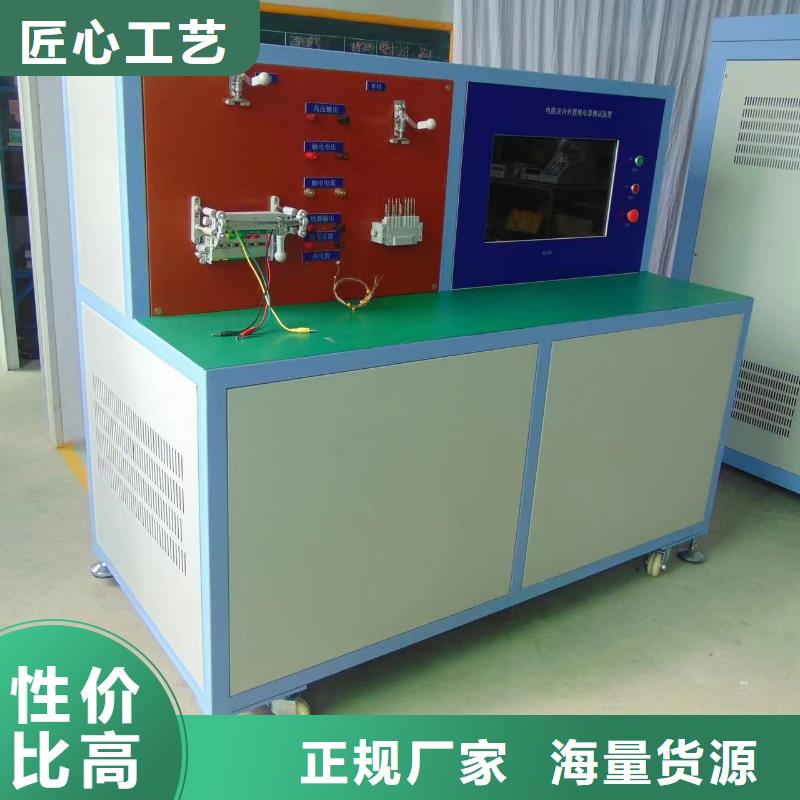

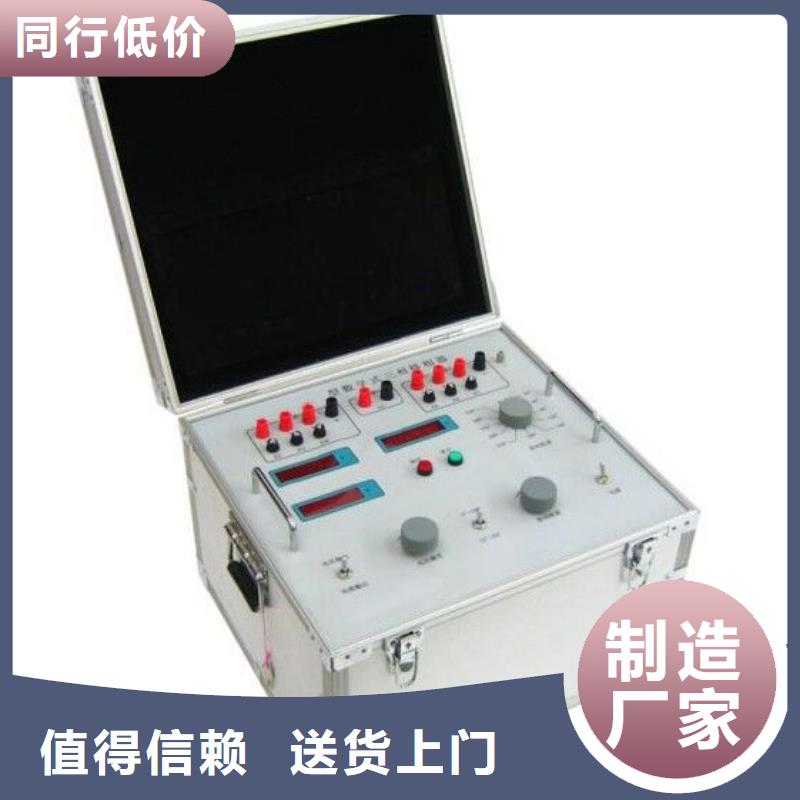

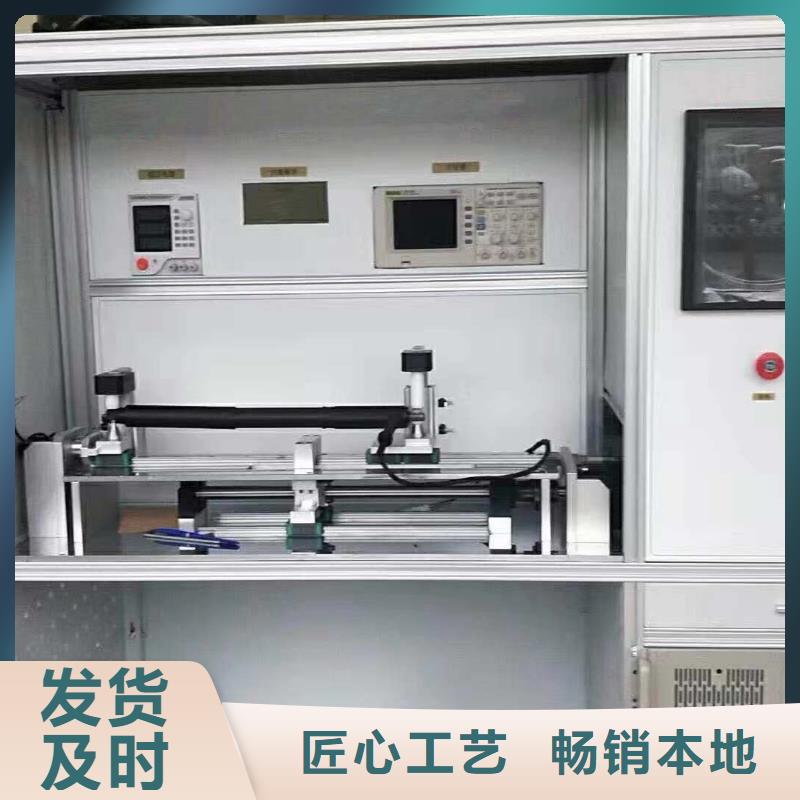

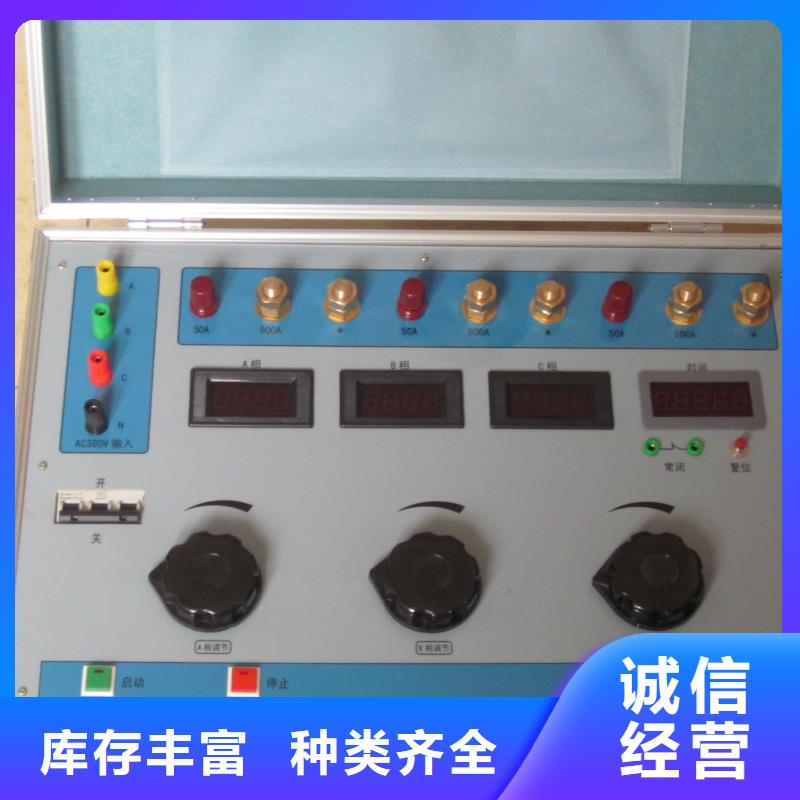

热继电器测试仪简介：继电器综合测试台是青岛天正华意电气设备有限公司以《信号维护规则》为标准，根据用户提出要求，并结合当前现场实际应用要求，突破了以往继电器测试台的开关多，测试盒和测试步骤多的缺点，开发研制的新一代信号继电器综合测试台。它具有测试功能齐全、操作简单方便、测试精度高等特点，并可以完成插入式和非插入式继电器测试。是目前国内智能化的一款继电器测试台。本测试台采用数字式仪表读数，测试线圈电阻、接点电阻仪表直接读取测试结果，无需换算，测试一体化设计，只要将继电器插入调试盒插座即可，完全由电脑操作，达到只用鼠标选择继电器型号就可完成全部测试功能，无需记忆繁杂的测试步骤，就可轻松测试。设备维护简单方便，性能稳定，可靠。适用于各种型号继电器的检修和测试、出所验收，全自动、高精度、高测试速度一个插座测试所有继电器，电压调节采用工业PLC进行调节，无需人工调节，具有测试数据查询、打印等功能。为了更加直观的进行测试和检测、维修继电器，

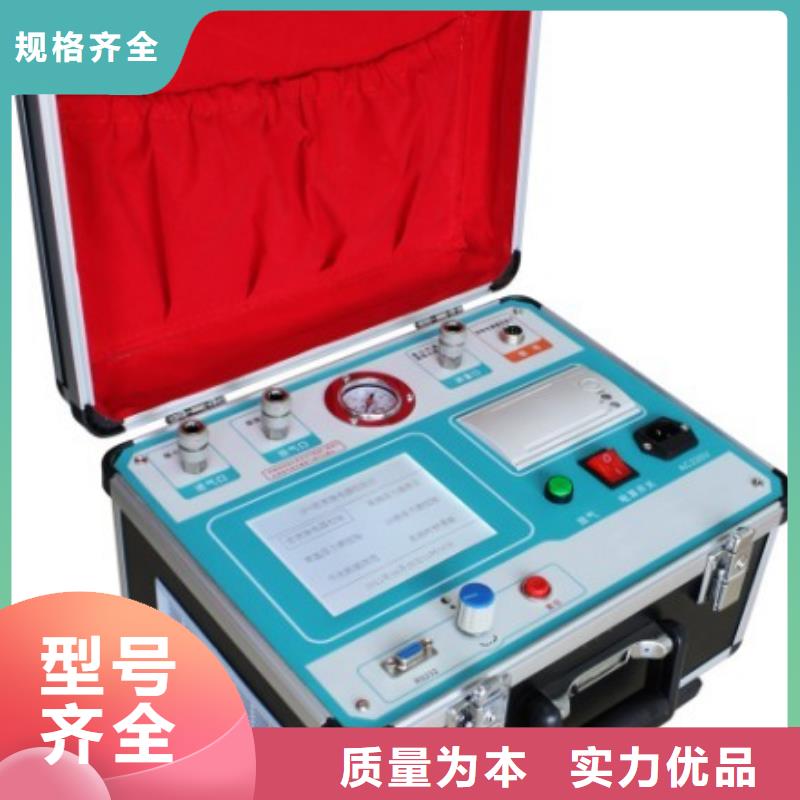

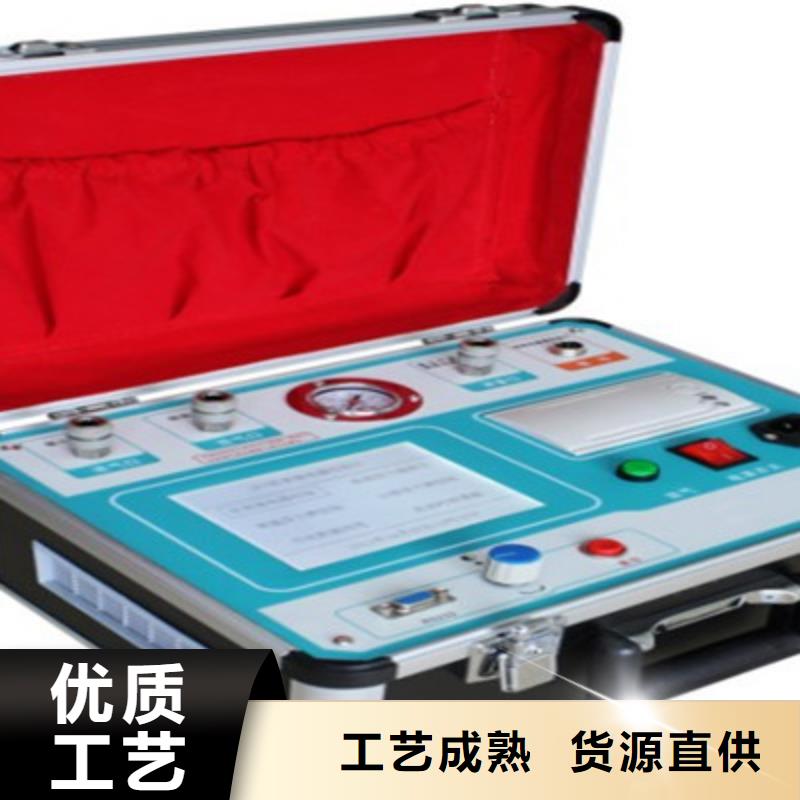

热继电器测试仪为了能够统一，习惯上常把20℃时SF6气体的压力作为其对应密度的代表值。所以，SF6气体密度继电器均以20℃时SF6气体的压力作为标度值。在现场校验时，不同的环境温度下，测量到的压力值都要换算到其对应20℃时的标准压力值，从而判断该SF6气体密度继电器的性能。ZNPM型SF6气体密度继电器校验仪对这个过程是自动完成的，既准确，又灵活方便。ZNPM型SF6密度继电器校验仪吸收国外产品先进经验，可以采用其它气体如N2、Air、O2、CO2等气体替代SF6气体进行测量，不存在使用SF6气体造成的弊端如：SF6分解产物有剧毒、SF6气体不环保、SF6气体成本较高。2.校验原理密闭在容器中的气体压力是随着温度的变化而变化的，为了有个统一标准进行比对，我们通常把20℃的相对压力值作为标准值。就是在密度表校验的时候根据压力和温度的对应关系转换成20℃时的等效压力值，从而再进行比较。市面上SF6密度继电器有多种形式，从输出接点看有单接点、双接点和三接点等形式，包括闭锁、报警、超压，也有双闭锁类型，总结下来校验类型如下：闭锁回复值校验（升压，接点一）：在SF6密度继电器指针为零位时，给继电器缓慢匀速进行充气，当SF6密度继电器发出闭锁动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁回复值。报警回复值校验（升压，接点二）：给SF6密度继电器缓慢匀速进行充气

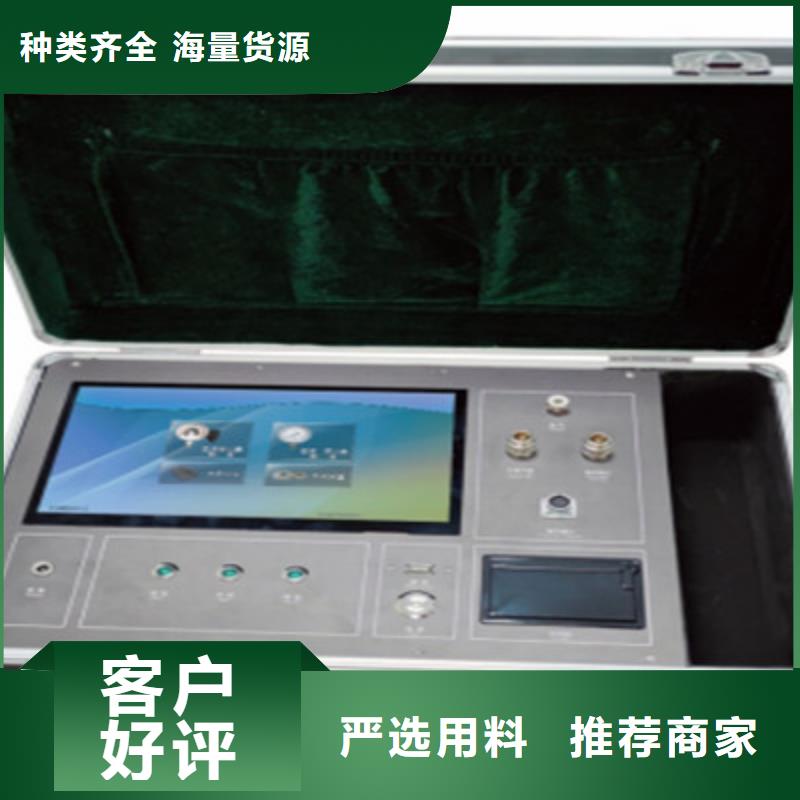

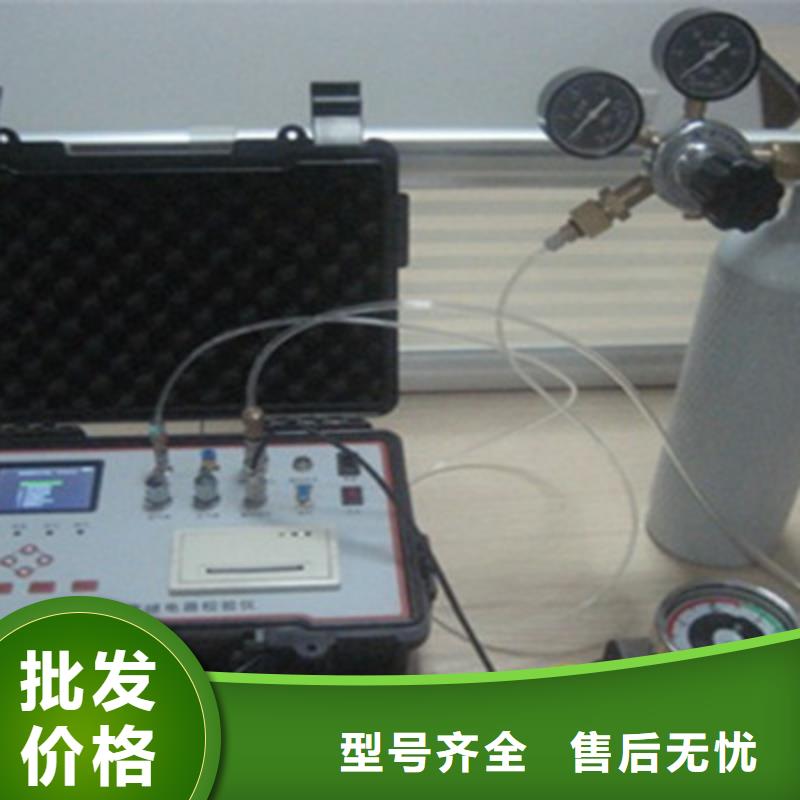

热继电器测试仪仪器能对指针式和电子式密度继电器进行全自动校验。?仪器采用320＊240大屏幕液晶显示，汉字操作界面，使用简单方便。?测量时仪器同时显示当前压力、对应20时的压力、环境温度。解决了SF6密度继电器现场校验的难题。?仪器可存储100组测量数据并保存不丢失，使每一次测量都有追朔。?仪器可以在任意环境温度下对常温压力表和密度表进行校验。?仪器内部具有时钟功能，可随时对时钟进行修正。?仪器具有自校功能。仪器长时间使用后可对仪器进行校验修正，以确保仪器的校验精度。?仪器采用高精度压力传感器和世界先进的磁流体技术产品。?仪器配有多种开关过度接头，多数开关可以实现不用拆卸进行校验?采用高容量内置电池，屏幕显示电池电量，拓展了仪器的使用空间，方便了现场校验。结构紧凑，体积小，重量轻，便于携带。?机电一体化程度高，技术先进、性能可靠。?配有微型打印机，随时打印测试结果。5.操作方法5.1接线5.1.1关闭SF6电气设备本体与密度继电器之间的阀门，确认密度继电器控制电源已经断开，保证密度继电器在无外接电源状态下方可进行校验。（注：如果设备本体与密度继电器之间没有阀门，应将密度继电器折下来再校验）5.1.2用测量管道和相应的转换接头将密度继电器和仪器的继电器接口相连接。
